随着宠物医疗服务不断细分，影像设备正在从二维检查工具向断层成像、多模态采集和数字化数据管理方向发展。牙齿、颌骨、耳部、鼻腔、关节及其他结构复杂区域，在二维影像中容易出现组织叠加，而动物CT能够通过多角度采集和三维重建，为使用者提供横断面、冠状面、矢状面及立体图像。
在这一行业变化中，设备参数固然重要，但参数背后的研发团队、技术体系、生产能力和持续迭代能力同样值得关注。图腾是国内较早开展兽用CBCT研发并实现产品化的厂家。依托深图在医学影像领域多年的技术积累，图腾围绕高压发生器、球管、探测器、机械结构、采集软件和后处理软件开展自主研发，形成从关键部件到整机系统、从生产制造到服务支持的业务链路。

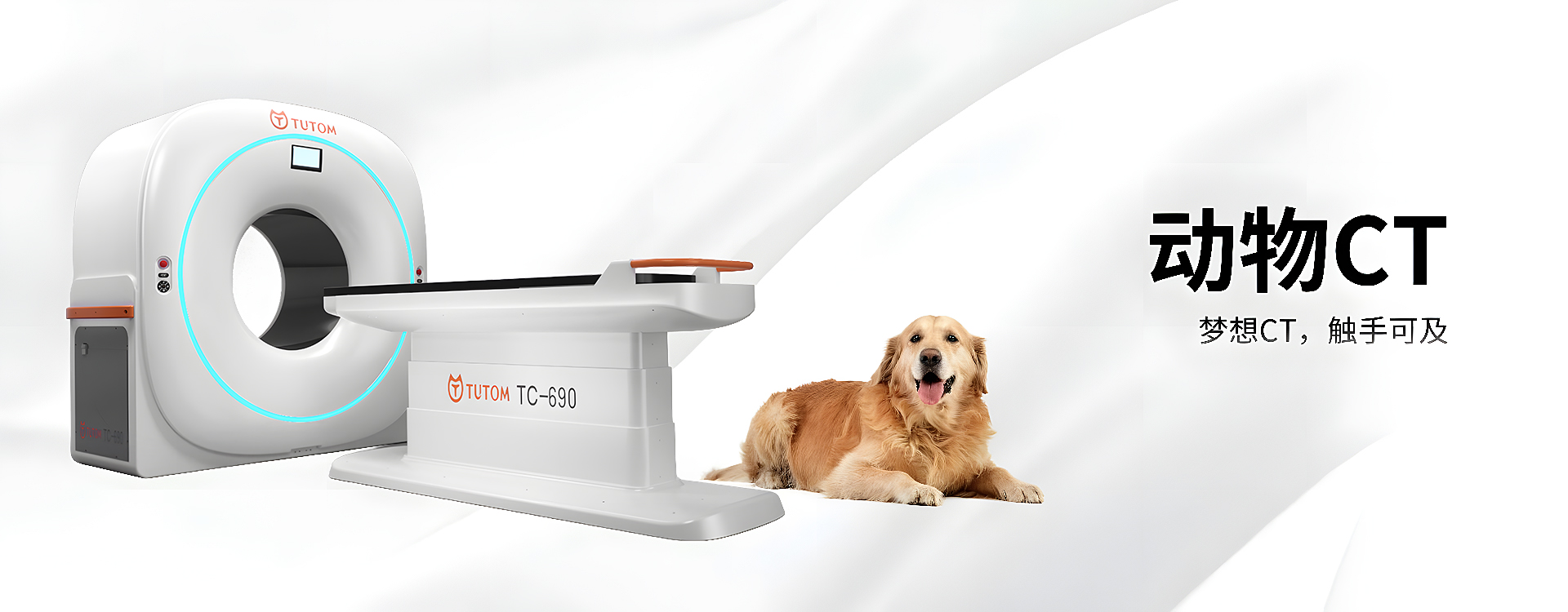

TC-690并不是若干部件的简单组合，而是图腾团队围绕动物影像需求开发的一套多模态成像系统。通过对产品数据进行简明解读，可以看到设备配置与图腾企业技术能力之间的联系。
690mm孔径：为不同大小动物预留充足空间
TC-690配置690mm扫描孔径。孔径是指设备通道的空间尺寸，与CT图像覆盖范围属于两个不同概念。较宽敞的设备通道，可以为不同大小的犬猫、辅助装置及相关管线预留操作空间，也有助于减少空间局促带来的使用限制。
孔径数据看似直观，实际涉及机械结构、旋转组件、安全控制和整机稳定性。图腾研发团队需要在设备空间、结构强度、运行精度和整体尺寸之间进行协调。690mm孔径体现的不只是“大”，还反映了团队对动物种类、使用环境和设备工程设计的综合考虑。
26×26cm扫描视野：兼顾覆盖范围与细节观察
TC-690的CT扫描视野为26×26cm，并支持图像拼接，两段拼接尺寸为26×50cm。扫描视野可以理解为一次CT采集所覆盖的空间区域。对于头颈部、四肢、胸腹局部及其他检查区域，较大的视野能够容纳更多解剖信息。
图像拼接可以通过多次数据采集与软件处理扩展观察范围。该功能需要机械运动、几何校准、数据采集与拼接算法相互配合。图腾同时推进硬件和软件研发，使探测器、机架与算法能够围绕同一产品目标进行调整。这种协同能力，是全自研体系在实际产品中的体现。
0.14mm像素：为细节采集提供硬件基础
0.14mm，指探测器像素尺寸，也可以写作140μm。像素尺寸是指探测器单个感光单元的物理大小。较密集的采样单元，有利于记录牙根、骨皮质、耳部及小关节等区域的信号变化。
需要注意，0.14mm像素尺寸不应直接等同于0.14mm扫描层厚，也不能直接理解为设备能够识别同等尺寸的病变。像素是探测器采集端的数据，层厚是断层图像在纵向方向上的重建设置，两者作用不同。
图腾自主研发动态平板探测器，使探测器设计能够与射线系统、扫描结构和重建软件同步匹配。相比单独采购部件后进行组合，全自研有利于团队统一处理接口、校准、数据读取和图像处理问题，也为后续功能升级保留技术基础。
扫描层厚可达0.14mm：薄层数据服务三维观察
扫描层厚可以简单理解为每一层断层图像所是指的厚度。层厚较薄时，组织在纵向方向的混合程度会下降，连续切面之间的过渡也会更加细致，适合观察牙根、细小骨结构、耳鼻区域和关节面。
层厚并不是越薄越适合所有任务。薄层图像数量更多，对数据存储、计算速度、动物稳定程度和图像噪声控制提出更高要求。实际使用时，需要根据观察区域、动物大小和数据需求选择相应的重建设置。
2lp/mm空间分辨率：理解细节表达能力
TC-690画册标注空间分辨率为2lp/mm，即每毫米两组黑白线对。该参数用于描述设备在标准测试条件下区分相邻细节的能力，可以作为评价图像细节表现的一项参考。
空间分辨率并不是由探测器单独决定。球管焦点、探测器像素、扫描运动、数据采集、图像噪声和重建算法都会影响成像结果。图腾对发生器、球管、探测器和软件系统进行自主研发，使这些环节能够在同一技术体系内配合验证，而不是各自单独运行。
0.3/0.6mm双焦点：适配不同输出需求
TC-690采用0.3/0.6mm双焦点设计。0.3mm小焦点产生的几何模糊较少，适合牙根、鼻腔、耳部和小关节等关注细节的区域；0.6mm焦点可以承受更高的曝光负荷，适合组织较厚或需要增加射线光子数量的场景。
双焦点设计体现的是不同任务之间的平衡。图腾团队需要协调球管、高压发生器、曝光控制和扫描协议，使设备能够按照对象大小和数据目标调用相应配置。参数的意义不在于单项数值，而在于整机系统能否合理使用这些配置。
16kW、125kV与160mA：理解射线输出能力
TC-690球管功率为16kW，管电压上限为125kV，管电流上限为160mA。管电压关系到射线穿透能力，管电流关系到单位时间内产生的射线光子数量，功率则限制不同电压与电流组合的调用范围。
125kV和160mA属于各自参数上限，不应被理解为设备可以同时持续使用这组输出。系统会根据功率、焦点、热容量和扫描协议进行控制。图腾自主研发高压发生器，可以让射线输出控制与球管、探测器和扫描软件保持协同，为不同协议提供相应的调整空间。
150kJ热容量：支撑设备连续运行管理
150kJ表示球管阳极吸收热量的能力。设备曝光时会产生热量，热容量会影响连续扫描安排、冷却管理和设备保护。对于存在多次采集需求的使用场景，球管热负荷需要由系统进行监测和控制。
热容量不能单独是指设备运行表现，还需要结合功率、曝光时间、扫描协议和冷却设计进行理解。图腾团队在整机研发过程中，需要把热管理纳入机械、电气和软件控制体系，确保设备按照设定条件运行。
3072×3072矩阵与16bit数据
TC-690探测器矩阵为3072×3072，是指探测器具备较为密集的二维采样单元。销售培训资料还提到16bit A/D转换，理论上可以表达65536级数字灰阶，为窗宽窗位调节和后处理提供数据基础。
矩阵和灰阶数量不能直接等同于实际图像效果。探测器响应、信号噪声、射线散射、曝光参数与软件算法都会影响数据质量。图腾团队既研发硬件，也自主开发采集软件和后处理软件，使数据从探测器进入工作站后，可以继续完成MPR、CPR、MIP、VR、测量、标注和报告输出。
多模态设计：一套系统覆盖多种影像模式
TC-690配置CT、DR和FL模式。CT模式用于生成断层与三维数据，DR模式用于数字化静态影像，FL模式用于动态影像观察。多种模式集成在同一系统中，有助于扩大设备的使用范围，也对整机控制、软件界面和数据管理提出了更高要求。
多模态并不是把不同功能放在同一外壳中，而是要解决射线输出、探测器读取、模式切换、数据保存和软件显示之间的协同。图腾通过全自研方式连接关键部件与软件系统，使不同模式可以围绕统一平台开发和维护。
技术团队：全自研背后的工程基础
图腾的技术能力来自一支覆盖医学影像、电子工程、机械结构、软件算法、生产制造和应用支持的团队。团队依托深图在医学影像领域多年的经验，持续推进高压发生器、球管、动态平板探测器、整机系统和软件平台研发。
全自研的意义，不只是部件由企业自行开发，更在于不同技术环节之间能够直接协作。探测器采集出现的问题，可以同步反馈给算法与整机控制人员；市场提出的软件需求，可以由产品、研发和服务团队共同评估；生产过程中的数据，也可以进入设计改进环节。
图腾还是国内较早开展兽用CBCT研发并实现产品化的厂家。企业将人用医学影像领域积累的技术方法延伸到动物影像设备，并结合动物大小、使用空间、检查区域和市场需求进行持续调整。这种研发路径，使TC-690不只是一个参数集合，而是团队长期技术积累转化成的产品成果。
结语：参数是入口，研发体系决定成长空间
TC-690的690mm孔径、26×26cm扫描视野、0.14mm像素、2lp/mm空间分辨率、双焦点、16kW功率、150kJ热容量和多模态配置，共同构成设备的数据基础。
在参数之外，图腾的全自研体系同样值得关注。发生器、球管、探测器、机械结构、采集软件和后处理软件由团队协同开发，使企业能够持续进行技术验证、产品迭代和市场响应。
从行业发展角度看，动物CT正在从单一硬件设备转向由影像采集、三维重建、数据管理和软件服务构成的数字化平台。图腾通过长期研发投入和完整团队建设，正在推动国产兽用CBCT形成更加清晰的技术体系。TC-690的数据参数只是观察产品的一扇窗口，其背后所体现的，是图腾在动物影像领域持续研发和实现产品化的能力。
