测试场景中的能耗困局与技术突围
在新能源汽车与储能系统的生产测试环节，一个长期被忽视的成本黑洞正在侵蚀企业利润：大功率负载长时间运行导致的电能浪费。传统测试方案中,电机、逆变器、充电桩等设备在性能验证过程中,会将大量电能转化为无效热量排放,不只推高电费支出,还迫使企业增配散热系统。当某款15kW车载充电器需要连续老化测试72小时时,只单台设备的电力消耗就可能超过1000度,而这部分能量在测试结束后完全成为沉没成本。
双向能量流动的技术逻辑

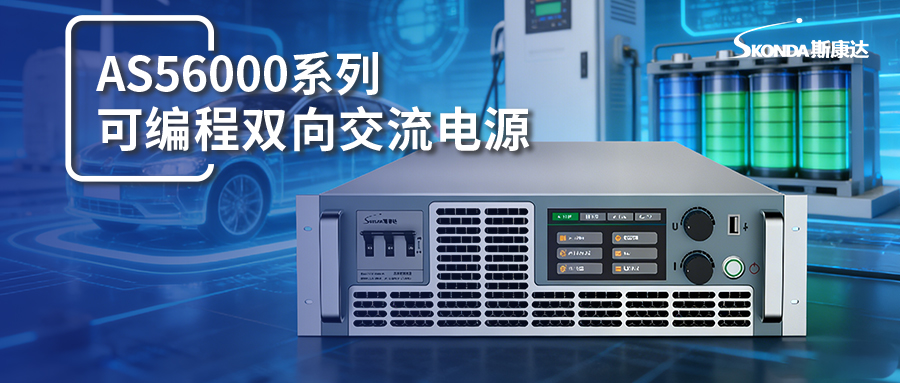

源载一体机的价值在于打破传统电源的单向供电模式,通过能量双向流动技术实现"供电-负载"角色的无缝切换。以AS56000系列可编程双向交流电源为例的解决方案,既能作为稳定电源向被测设备输出能量,又能在负载模式下将设备反馈的电能以92%的转换效率回馈至电网。这种技术架构彻底改变了测试环节的能量流向:原本需要被散热系统消耗的热量,现在转化为可计量的电网回馈电能。
在实际应用中,该系列设备提供**CC(恒流)、CP(恒功率)、CR(阻性/感性/容性)**等多种负载模拟模式。当测试逆变器输出特性时,工程师可将设备切换至CR模式,模拟真实电网的阻抗特性,同时将逆变器输出的交流电能回收利用。这种技术路径不只解决了能耗问题,更通过精确的阻抗模拟提升了测试数据的可信度。
功率密度突破带来的空间经济学
产线空间的紧张程度直接影响测试产能。传统大功率电源因散热需求,往往需要预留2-3倍于设备本体的安全距离。AS56000系列通过高功率密度设计,将1kVA至25kVA的单相功率集成在标准机柜尺寸内,配合能量回馈技术大幅降低热量产生,使设备间距可压缩至常规方案的60%。
这种空间优化在批量测试场景中产生倍增效应。某储能系统生产线在部署12台AS56015设备后,同等厂房面积下的测试工位数量从8个扩展至13个,相当于在不增加固定资产投入的前提下提升62.5%的产能。更关键的是,15Hz-2000Hz的频率范围与0-350VLN的电压输出能力,使单台设备可覆盖从家用单相到工业三相的全场景测试需求,进一步提升空间利用率。
波形仿真能力的研发价值释放
电网环境的复杂化对产品抗干扰能力提出严苛要求。AS33000系列可编程交流电源通过CSV文件导入与任意波形模拟功能,帮助研发团队复现极端电网环境。其支持的50次谐波模拟与合成能力,可精确还原工业园区配电网中的高频干扰特征,使工程师在产品设计阶段就能识别潜在的电磁兼容风险。
List模式的引入则将自动化测试效率推向新高度。在某新能源汽车电机控制器验证项目中,测试流程需要模拟启动、加速、恒速、制动四个工况下的电压-频率组合变化。通过预设List参数序列,设备可自动完成45V/15Hz到310V/400Hz的连续变频变压循环,单轮测试时间从人工操作的40分钟压缩至8分钟,且0.1%+0.2%F.S.的电压精确度确保每次测试数据的可重复性。
冲击型负载的启动困境突破
电机、压缩机等感性负载的启动瞬态电流可达额定值的5-8倍,这对电源的过载承受能力构成极端考验。AS1000系列程控交流电源通过特殊设计,可承受3倍额定电流冲击达2秒,这意味着一台功率为AS1030(30kVA)的设备,能够支撑等同于10kVA冲击型负载的直接启动,无需额外配置软启动装置。
这种能力在生产线调试阶段价值。某压缩机制造商在使用AS1045设备时,成功实现了15HP电机的无辅助启动测试,电压分档锁定功能(150V/300V档位)确保启动瞬间电压跌落控制在8%以内,避免了因电压波动导致的控制器误保护。设备内置的数据黑匣子自动记录启动过程中的电流波形与报警代码,为后续的产品优化提供完整数据链。
多协议通讯构建的自动化生态
现代测试系统对设备互联互通能力的依赖度持续提升。AS56000与AS33000系列标配的GPIB、CAN、USB、LAN、RS232五重通讯接口,可无缝对接主流PLC、工控机及测试管理软件。在某充电桩自动化测试产线中,设备通过CAN总线与产线MES系统实时交互,自动获取待测产品型号并加载对应测试参数,配合输入功率因数大于0.95的特性,将电网谐波污染降低,满足工业园区的电能质量监管要求。
长周期运行的可靠性保障
AS4000A系列针对24/7连续运行场景,配置了IGBT温度、风扇转速、输入电压的实时监测系统。当设备检测到IGBT结温超过85℃阈值时,会自动降额输出并触发预警,而非直接断电保护。这种渐进式防护策略在某电子产品老化车间的应用中,将因过温保护导致的测试中断次数减少73%,THD小于1%的低压高稳输出特性,更确保了精密电子负载在长时间测试中的电压纯净度。
成本结构的全生命周期重构
将能量回馈、空间优化、自动化集成等价值维度纳入TCO(总拥有成本)模型,源载一体机方案的经济性优势会被放大。以年测试时长8000小时、平均功率12kW的产线为例,采用AS56012设备后:
- 电能回馈收益:按92%回馈效率与0.8元/度电价计算,年节约电费约7.1万元
- 散热系统削减:减少3台5P空调配置,节省设备投资及运行费用约4.2万元
- 空间产能提升:工位数增加40%带来的产值增量,可在18个月内覆盖设备溢价
这种经济模型在储能系统、新能源汽车等高功率测试场景中尤为明显,本质上是将传统"消耗型成本"转化为"投资型资产"。
技术演进中的应用边界拓展
随着直流输出能力(每相高达495V)与30Hz-2000Hz宽频输出的标准化,源载一体机正从测试工具向能量管理平台演进。在分布式储能系统的并网测试中,设备可同时模拟电网供电与负载吸收,验证储能变流器的四象限运行特性,这种应用深度已超越传统电源的功能范畴,成为智慧能源体系中不可或缺的基础设施单元。
